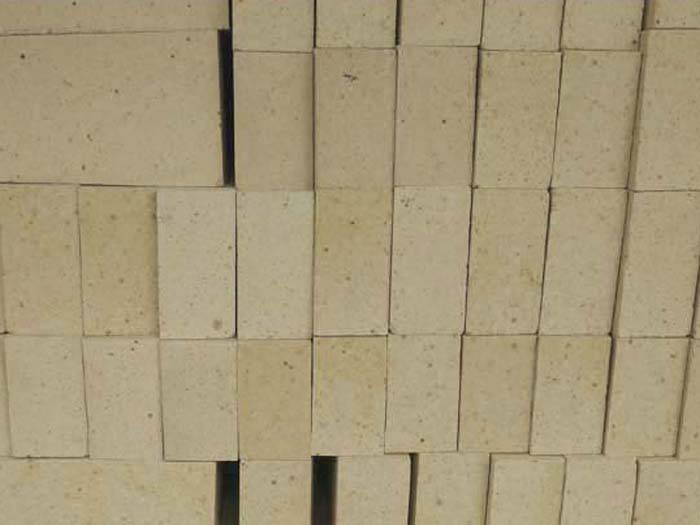

我國針對耐火磚制定了一些列標(biāo)準(zhǔn)，用來統(tǒng)一市場需求。標(biāo)磚：230×115×65；四分片：230×115×40；三分片：230×115×30；山形磚：150×120。輕質(zhì)標(biāo)磚1.0比的重1.7公斤；重質(zhì)粘土標(biāo)磚重3.75公斤。大尺寸高鋁磚的制作需要咨詢耐火材料生產(chǎn)廠家，提供尺寸進(jìn)行定做。榮盛耐材還支持各種型號(hào)的高鋁磚的大量定做。高鋁磚是榮盛耐材的暢銷產(chǎn)品，高鋁磚按鋁含量一般分為：特種高鋁磚、一級(jí)高鋁磚、二級(jí)高鋁磚、三級(jí)高鋁磚。高鋁磚按尺寸一般分為：標(biāo)磚、異型磚。

高鋁磚參考理化指標(biāo)如下所示：


近年來，高鋁磚在業(yè)內(nèi)范圍得到了更多的重視。一方面，它在工業(yè)窯爐中℃以上的使用溫度下高溫性能突出;另一方面，在℃以上的溫度范圍內(nèi)持續(xù)荷重下抗老化性能相當(dāng)好。特別是剛玉耐火磚(其中一部分含Al2O3 99%以上)令人注目，因?yàn)槌?alpha;—剛玉的Al2O3高溫結(jié)晶形態(tài)是一種在高溫荷重下十分穩(wěn)定的相，這種相即使在℃以上，蒸汽壓也很低，所以能在壓力下降的窯爐生產(chǎn)中使用而不出現(xiàn)問題。現(xiàn)在，由于這種材料并非始終具有足夠的抗熱震性而使其應(yīng)用受到限制。但是，通過有目的的化這種含剛玉耐火磚的組織結(jié)構(gòu)能夠有效地減少這種缺點(diǎn)。

將普通高鋁磚放到磷酸鹽或磷酸溶液中浸漬，經(jīng)過一定時(shí)間后從磷酸鹽溶液或磷酸溶液中取出，經(jīng)干燥即可投入使用。試驗(yàn)結(jié)果表明，原高鋁磚的荷重軟化溫度為℃；經(jīng)磷酸鹽溶液浸潰的高鋁磚，荷重軟化溫度為℃；經(jīng)磷酸浸漬的高鋁磚，荷重軟化溫度為℃。試驗(yàn)還表明，經(jīng)磷酸鹽或磷酸浸漬后氣孔率明顯降低，體積密度增大，抗折強(qiáng)度明顯提高。例如，原高鋁磚顯氣孔率為22.33%，體積密度為2.69g/cm3，常溫抗折強(qiáng)度為20.57MPa，經(jīng)磷酸鹽溶液浸潰后顯氣孔率為13.33%，體積密度為2.89g/cm3，常溫抗折強(qiáng)度經(jīng)磷酸鹽浸潰高鋁磚的線變化率也由原磚的+1.67%降至+0.495%。用磷酸鹽（或磷酸）浸潰高鋁磚可改善高鋁磚的質(zhì)量，延長其使用壽命。

鄭州榮盛耐材有限公司生產(chǎn)銷售各種型號(hào)的耐火材料，如果您對大尺寸高鋁磚有需求，歡迎致電榮盛耐材有限公司，我們期待與您的每一次合作！
